超聲波氧氣傳感器：原理、優勢與典型應用
引言
氧氣濃度的測量在醫療、工業、環境監測等領域都具有重要意義。從重癥監護室里的呼吸機，到高原地區的制氧設備，再到煤礦井下的安全監測，氧氣傳感器始終扮演著守護生命與安全的關鍵角色。在眾多氧氣傳感技術中，超聲波氧氣傳感器作為一種較新的技術路線，正憑借其獨特的性能優勢，在越來越多的應用場景中得到推廣。
什么是超聲波氧氣傳感器
超聲波氧氣傳感器是一種利用超聲波在氣體介質中的傳播特性來測量氧氣濃度的裝置。與傳統的電化學傳感器或氧化鋯傳感器不同，它不依賴化學反應，也不需要在高溫下工作，而是通過純物理的手段實現對氧氣含量的檢測。

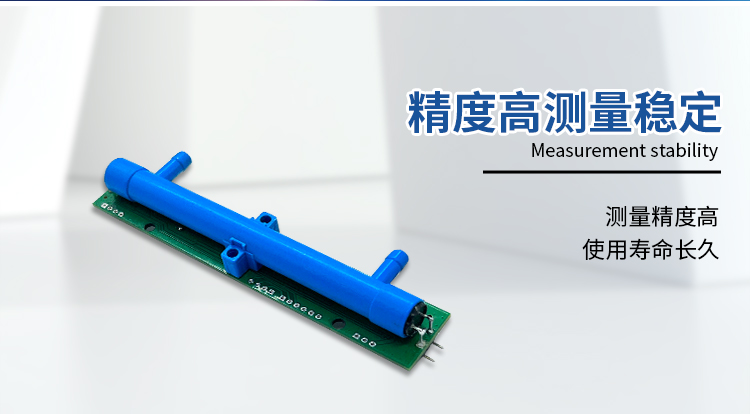

這種傳感器通常由一對超聲波換能器、信號處理電路和溫度傳感器組成。換能器分別承擔發射和接收超聲波的任務，通過測量聲波在氣體中的傳播時間或頻率變化，結合氣體溫度等參數，最終換算出氧氣的濃度。
工作原理：聲速與氣體成分的關系
超聲波氧氣傳感器的工作原理基于一個基本的物理事實：超聲波在不同氣體中的傳播速度是不同的。
聲速在氣體中的表達式可以寫為：
c = √(γ·R·T / M)
其中，c代表聲速，γ是氣體的比熱容比，R是通用氣體常數，T是絕對溫度，M是氣體的摩爾質量。對于一個給定的氣體體系，γ、R和M共同決定了聲速的大小。
在由氧氣和氮氣組成的二元混合氣體中，氧氣的摩爾質量約為32g/mol，氮氣約為28g/mol，兩者存在差異。當氧氣濃度發生變化時，混合氣體的平均摩爾質量也會隨之改變，從而導致聲速的變化。傳感器通過精確測量超聲波在氣體中的傳播時間，計算出實際的聲速，再結合溫度傳感器的讀數進行溫度補償，就可以反推出氧氣在混合氣體中的體積濃度。
這一測量過程的精妙之處在于：它建立在一個確定性的物理關系之上，不涉及任何消耗性的化學反應，傳感器本身不會隨著使用時間的增加而“老化”或“漂移”。
主要技術優勢
與傳統的氧氣傳感技術相比，超聲波氧氣傳感器具有一系列顯著的優點。
無耗材、免維護是其最突出的特點。電化學傳感器在工作過程中會持續消耗電解質，傳感器芯通常每隔一到兩年就需要更換。氧化鋯傳感器雖然本身不消耗，但需要在高溫下工作，對環境和能耗都有要求。而超聲波傳感器采用純物理測量，沒有消耗性部件，理論上可以長期穩定運行而無需更換零件。
無需頻繁校準為用戶帶來了極大的便利。傳統的電化學傳感器在使用過程中信號會逐漸衰減，需要定期用標準氣體進行校準才能保證測量精度。超聲波傳感器的測量基準是聲速與氣體成分之間的物理關系，這種關系是恒定的，因此傳感器出廠校準后可以在很長的周期內保持精度，大大降低了用戶的維護負擔。
同時測量流量與濃度是超聲波技術的一項獨特能力。在呼吸機、制氧機等設備中，通常既需要知道氧氣濃度，也需要知道氣體流量。傳統的方案需要分別安裝濃度傳感器和流量傳感器，而超聲波傳感器通過測量順流和逆流的傳播時間差，可以同時獲得流量數據。這種集成化設計簡化了設備結構，也降低了整體成本。
快速響應是超聲波傳感器的另一優勢。聲學測量的響應時間可以做到毫秒級別，對于需要實時監測的應用場景，如呼吸機中每個呼吸周期內的氧濃度變化，這一特性尤為重要。
無工作溫度要求使得超聲波傳感器的適用范圍更廣。氧化鋯傳感器需要加熱到數百度才能正常工作，不僅功耗高，而且不適合在有易燃氣體存在的環境中使用。超聲波傳感器在常溫下即可工作，本質安全特性更好。
與傳統技術的對比
為了更清晰地理解超聲波氧氣傳感器的定位，有必要將其與兩種主流的傳統技術進行對比。
電化學氧氣傳感器是目前應用最廣泛的技術。它通過氧氣在電極上發生還原反應產生電流，電流大小與氧濃度成正比。這類傳感器的優點是成本較低、技術成熟、體積小巧。但其缺點同樣明顯：電解質會隨時間和使用條件逐漸消耗，傳感器壽命有限；對溫度、濕度變化敏感；長期存放也會自然老化。
氧化鋯氧氣傳感器利用氧化鋯固體電解質在高溫下的離子導電特性，通過測量氧濃度差電池的電動勢來測定氧濃度。它的優點是精度高、壽命相對較長，適合高溫煙氣分析等特殊場合。缺點是需要加熱到600°C以上才能工作，功耗高、啟動慢，且不適用于有可燃氣體存在的環境。
相比之下，超聲波氧氣傳感器在壽命、維護、安全性等方面具有綜合優勢，特別適合需要長期穩定運行、不希望頻繁維護的應用場景。
典型應用領域
醫用制氧機是超聲波氧氣傳感器最重要的應用領域之一。家用和醫用制氧機需要實時監測輸出氣體的氧氣濃度，確保其持續滿足治療要求。傳統方案多采用電化學傳感器，但用戶往往忘記定期校準或更換傳感器，導致濃度顯示失真。超聲波傳感器的免維護特性恰好解決了這一痛點。同時，它還能同時測量流量，為制氧機的控制系統提供更完整的信息。
呼吸機同樣可以從超聲波技術中獲益。在機械通氣過程中，吸入氣體的氧濃度是關系到患者安全的關鍵參數。超聲波傳感器的快速響應能力使其能夠捕捉到每個呼吸周期內的濃度波動，為閉環控制提供實時反饋。
高壓氧艙對氧氣濃度的安全性要求極高。艙內氧濃度過高會帶來火災風險。超聲波傳感器無需校準、長期穩定的特性，使其成為高壓氧艙氧濃度監測的可靠選擇。
工業安全監測領域，如礦井、化工場所、有限空間作業等，需要對環境氧氣含量進行連續監測，防止缺氧或富氧事故。超聲波傳感器的長壽命和免維護特性降低了在偏遠或危險場所的運維難度。
局限性與注意事項
盡管超聲波氧氣傳感器具有諸多優勢，但它并非萬能，在某些場合也存在局限性。
對氣體組分敏感是其工作原理帶來的固有特點。超聲波氧氣傳感器通過測量平均摩爾質量來推算氧氣濃度，這一方法的前提是混合氣體中除了氧氣以外的其他氣體組分已知且相對穩定。在空氣中，背景氣體主要是氮氣，這一假設基本成立。但如果環境中存在其他氣體，如二氧化碳、氬氣、水蒸氣等，它們的摩爾質量與氮氣不同，就會對測量產生干擾。因此，超聲波氧氣傳感器主要適用于空氣背景或已知組分的二元混合氣體。
精度受溫度和壓力影響是所有氣體聲學測量的共性問題。雖然現代傳感器都會內置溫度和壓力補償，但在極端環境條件下，補償?shù)臍堄嗾`差仍然存在。對于要求極高精度的分析場合，超聲波技術可能不是最優選擇。
成本相對較高是目前制約超聲波氧氣傳感器普及的因素之一。由于涉及高頻聲學換能器、精密時間測量電路等，其物料成本高于普通的電化學傳感器。不過隨著技術進步和量產規模擴大，這一差距正在縮小。
發展趨勢
超聲波氧氣傳感器正處于從“新興技術”向“成熟技術”過渡的階段。隨著物聯網和便攜醫療設備的普及，市場對免維護、長壽命傳感器的需求日益增長，這為超聲波技術提供了廣闊的發展空間。
結語
超聲波氧氣傳感器以物理聲學原理為基礎，走出了一條與傳統電化學技術截然不同的技術路徑。它以無耗材、免校準、多功能集成的特點，回應了用戶對低維護、高可靠性傳感器的真實需求。在醫療健康、工業安全等要求嚴苛的領域，超聲波氧氣傳感器正在從一個“可選方案”逐漸轉變?yōu)椤皟?yōu)選方案”。隨著技術的進一步成熟和成本的持續下降，它有望在不遠的將來成為氧氣傳感領域的重要力量。
